Kaavaeditorin käyttö vaatii hieman harjoittelua ja kokeilua. Tämä moniste toivottavasti lyhentää opetteluun kuluvaa aikaa. Vaikka esimerkit ovat Wordin versiolle 97, on monisteesta apua muidenkin versioiden käyttäjille.

1. Miten saan aikaan kaavan?

Ensimmäiseksi allaolevien ohjeiden mukaan kirjoitamme tekstin

Yhtälön ratkaisu on …

Ohje:

Näyttö:

* Kirjoita ensin teksti: "Yhtälön ratkaisu on …" ja tuo kohdistin sanojen 'Yhtälön' ja 'ratkaisu' väliin.

Yhtälön | ratkaisu on …

* Jos ohjelmasi on suomenkielinen ota valikoista
Lisää / Objekti

* Jos ohjelmasi on englanninkielinen ota valikoista
Insert / Object

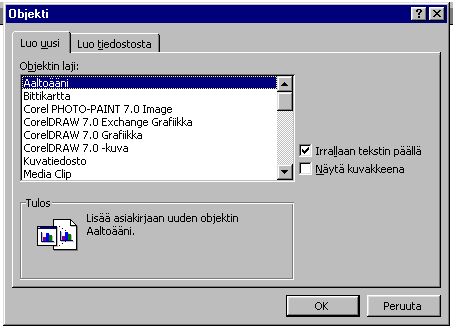

Saat seuraavan objekti-ikkunan:

* Varmista, että ruutua 'Irrallaan tekstin päällä' ei ole merkitty. (Klikkaa ruudussa, jos siinä on merkki kuten viereisessä kuvassa)

* Valitse ’objektin laji’ listalta

'Microsoft Equation 3.0'

* Kun objekti-ikkuna näyttää viereisen kuvan mukaiselta, klikkaa OK

Lopputuloksen tulisi olla suunnilleen seuraavan näköinen:

* Näyttöön ilmestyy kohdistimen kohdalle kaava-alue ja kaavaeditorin työkalupalkki, jota ei nyt tarvita, koska kaava on aika yksinkertainen.
* Kirjoita kaava nyt suoraan näppäimistöltä niin kuin sen kirjoittaisit koneella: ax+b=0
* Klikkaa hiirellä kaava-alueen ulkopuolella.

2. Miten sijoitan kaavan juuri haluamaani paikkaan?

Useimmiten kaavaeditorin käytön alkuvaiheessa tulee kiusallisia tilanteita, kun kaava ei asetu haluamaasi paikkaan tai ei pysy siinä mihin sen halusit. Ratkaisu tähän ongelmaan on jo esiintynyt edellä.

A: Kun aloitat uuden kaavan editoinnin, niin varmista että objekti-ikkunan "Irrallaan tekstin päällä" -ruutu on tyhjä. Tämän ansiosta tekstissä oleva kaava rivittyy kuten sana.

B: Nyt pystyt sijoittamaan kaavan mihin tahansa sellaiseen paikkaan, mihin onnistut sijoittamaan sanan.
Harjoitustehtävä:

Seuraavassa tekstissä ei ole yhtään kaavaa, vaan sinä harjoittelet nyt sanojen asettelua. Kirjoita seuraava teksti Wordilla. Voit käyttää tabulaattoria tai välilyöntejä asettelun aikaansaamiseksi, kunhan lopputulos on kutakuinkin mallin mukainen. Kirjoita isolla kirjoitetut sanat sanoina - ei kaavoina.

Yhtälön YHT ratkaisujen määrä riippuu diskriminantin DISK merkistä. Jos DISK on positiivinen on yhtälöllä kaksi ratkaisua, jotka saadaan kaavalla KAAVA. Miten monta ratkaisua on seuraavilla yhtälöillä

a) YHTÄLÖ1

b) YHTÄLÖ2

c) YHTÄLÖ3

Jos sinulla oli vaikeuksia suoriutua äskeisestä tehtävästä, niin kysy neuvoa kokeneemmalta ennen kuin jatkat, sillä ongelmat eivät johdu kaavaeditorista.

3. Potenssi, murtoluku , plus-miinus, neliöjuuri

Teemme vielä yhden ohjatun harjoituksen. Loppu on vihjelistoja.
Kirjoitamme alla olevien ohjeiden mukaisesti tekstin

Yhtälön ratkaisujen määrä riippuu diskriminantin merkistä. Jos D on positiivinen on yhtälöllä kaksi ratkaisua, jotka saadaan kaavalla . Miten monta ratkaisua on seuraavilla yhtälöillä

Jos edellisen harjoituksen teksti on edelleen olemassa, poista siitä sana YHT ja aloita kaavan kirjoitus: [Lisää] [Objekti] ax

Kun olet päässyt seuraavaan vaiheeseen

saat eksponentin 2 paikalleen klikkaamalla työkalupalkista seuraavasti:

näppäily	näyttö	huom
klik: klik:		Erikoinen merkki eksponentin paikalla ei ole kakkonen vaan vilkkuva kohdistin. "Kaikki mitä tästä lähtien kirjoitat menee eksponenttiin"
2		Huomaa, että kohdistin on edelleen eksponentissa. Se on saatava alas ennen kuin voit jatkaa
paina "nuoli oikealle"-näppäintä		Nyt kohdistin on perusrivillä ja voit kirjoittaa yhtälön loppuun
bx+c=0
klikkaa kaava-alueen ulkopuolella

Samoin kuin edellä poista sana DISK ja rakenna sen paikalle diskriminantin kaava näppäilemällä

[Lisää][Objekti] D = b 2 ® - 4 a c

Rakenna seuraavaksi sanan KAAVA paikalle toisen asteen yhtälön ratkaisukaava seuraavasti

näppäily	näyttö	huom
[Lisää] / [Objekti] tai ([Insert] / [Object])
x =
klik: klik:		Kohdistin siirtyy automaattisesti osoittajaan
- b
klik: klik:
klik: klik:
b 2 ® - 4 a c		Seuraavaksi on siirrettävä kohdistin nimittäjään. Voit tehdä sen nuolinäppäimillä, tabulaattorilla tai hiirellä
esim: Tab Tab tai: ® ® ¯ tai: ¯ ¯		Kohdistimen siirtelyn oppii kokeilemalla ja harjoittelemalla. Tärkeintä juuri nyt on seurata koko ajan kohdistimen paikkaa.
2a		Kaava-alueen koko saattaa editoinnin aikana muuttua. Älä piittaa siitä nyt.
klikkaa kaava-alueen ulkopuolella

Kirjoita vielä a)- b)- ja c)-kohdan yhtälöt paikoilleen.

3. Työskentelyohjeita kaavan rakentajalle.

Seuraavassa on listattu erilaisia ohjeita, jotka saattavat olla nyt ajankohtaisia. Sivuuta ne, jotka eivät tunnu sinua kiinnostavan.

a) Kaavan koko: Kaava on kuva, jota voi nurkasta tarttuen suurentaa tai pienentää. Älä tee sitä ilman hyvää syytä. Muista, että tavoite on tuottaa kaava paperille. Jos kaava ei näy kunnolla näytöllä, niin näytön asetuksia tulee muuttaa.

Jos kaava tuntuu kiusallisen pieneltä editoidessasi, niin aseta Wordin ’Zoom’-parametri sopivaksi (esim. 200%) ennen kaavaeditorin käynnistämistä. (ks. viereinen kuva)

Editori on suunniteltu käytettäväksi tekstissä, jonka fontin koko on 12pt. Noudata tätä suositusta. Kalvopohjia varten joudut suurentamaan kaavoja, mutta siihen ei puututa tässä.

b) Välilyönnit: Kaavaa tehtäessä ei ole tarkoitus käyttää välilyöntejä. Editori asettelee merkit automaattisesti. Editorin tekijöillä on ollut käytettävissään kirjapainoalan ammattilaisia joilla puolestaan on yli sadan vuoden ajalta kertynyt kokemus matemaattisen tekstin latomisesta. Jos ’Matti Meikäläinen’ muuttaa väkisin editorin tekemää asettelua, niin tulos yleensä on alkuperäistä huonompi. Huomaa, että asettelu pitää arvioida paperitulosteesta.

c) Vinot / pystyt kirjaimet: Editori kirjoittaa muuttujat (kirjaimet) vinolla fontilla, numerot normaalifontilla ja eräät avainsanat (kuten sin, cos, tan …) normaalifontilla. Jos haluat jonkin kaavassasi olevien kirjaimien olevan pystyjä, niin valitse ne maalaamalla ja valitse valikosta Tyyli / Teksti (engl. Style / Text) Editorin valikko on esitetty tarkemmin seuraavassa numerossa.
Kokeile seuraavan kaavan tekemistä: tai

d) Sulkeet: Työkalupalkista löytyy useammankaltaisia sulkeita. Jos sulkeiden sisäänjäävä lauseke on iso (murtoluku tms.), niin kannattaa käyttää työkalua. Yhden rivin kaavassa voi käyttää tavallista sulkua.

Työkalun vaihtoehdot on viereisessä kuvassa.

kokeile seuraavien kaavojen tekemistä:

a) b) c)

4. Editorin valikko.

Kun käynnistät kaavaeditorin, niin Wordin valikon paikalle tulee editorin valikko:

File, Edit, Window ja Help-valikot ovat standardeja. Muissa on joitakin meitä kiinnostavia asioita.

View:

Toolbar: näyttää / piilottaa työkalupalkin. Jos työkalupalkki häviää kesken työskentelysi, hae se näkyviin komennolla View / Toolbar.

Redraw: piirtää kaavan uudelleen. Joskus näytölle tulee sotkua, kun kaavaa editoidaan.

Show All: laajentaa kaava-aluetta.

Format:

Align-määre: Jos kaavassa on kaksi riviä, voit alig-määreellä vaikuttaa niiden tasaustapaan. Saat kaavaan uuden rivin painamalla enteriä rivin lopussa. Kokeile seuraavia:

Align Left:		Align Center:		Align Right:
Align at =:		Align at :

Viimeisessä esimerkissä tasauskohta merkitään merkillä -merkillä, joka löytyy työkalupalkista.

Style:

Math: vino fontti. Text: pysty fontti. Kokeile seuraavaa:

(Vihje: tarvitset (1) itseisarvomerkit työkalupalkista

(2) aaltosulu työkalupalkista

(3) tyhjää 'kun'-sanojen ympärille: ctrl-space

(4) 'kun'-sanat pystyfontilla: Style / Text

(5) -merkit 'kun'-sanojen eteen ja Format / Align )

Size:

Tällä voi vaikuttaa kaavassa olevien merkkien kokoon. Kokeile tätä vasta myöhemmin.

5. Miten nopeuttaa työskentelyä?

Jos kaavojen tekeminen on mielestäsi hidasta touhua, niin voit nopeuttaa työskentelyä kahdella tavalla: (1) opettele käyttämään näppäimiä usein toistuvissa toiminnoissa, (2) voit tehdä editorille oman käynnistyspainikkeen Wordin työkaluriville.

Ensimmäiseksi kannattaa opetella käyttämään seuraavia pikanäppäimiä:
[ctrl-h]: (control-high) aloittaa yläindeksin (potenssin) ja
[ctrl-l]: (control-low) aloittaa alaindeksin.
Lisää pikanäppäimiä kannattaa opetella sitä mukaa, kun kyllästyy hiiren jatkuvaan käyttöön.
Seuraava toimintosarja lisää kaavaeditorin painikkeen Wordin työkalupalkkiin. Toimintosarja voi muuttua, kun versiot muuttuvat!

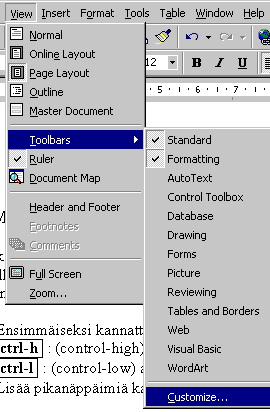

1) valikolta: View / Toolbars / Customize
2) valitse Customize-ikkunassa Commands-näyttö
3) valitse categories-listalta Insert ja commands-listalta Equation Editor
4) tartu hiirellä ikoniin ja vie se haluamaasi paikkaan Wordin työkalupalkkiin.
